Brochure du bulldozer VSD32












Brochure du bulldozer VSD32
●Moteur : Cummins NTA855-C360S10
●Puissance nominale : 257 kW (345 ch) à 2000 tr/min
●Poids en ordre de marche : 37,2 t
•Le moteur CUMMINS NTA855-C360S10, conforme aux normes d’émissions nationales III, vous offre la puissance supplémentaire et la fiabilité dont vous avez besoin. Avec son turbocompresseur d’échappement, il peut encore fonctionner normalement à une altitude de 4 300 mètres.
•La transmission powershift hautement fiable, le convertisseur de couple stable et le couple conique à deux étages à denture droite transmettent l’énergie avec efficacité.
•Grâce au réservoir d’eau de refroidissement du moteur indépendant, au refroidisseur d’huile du châssis et à l’échangeur intermédiaire eau-air, la machine offre d’excellentes performances de refroidissement et une maintenance simple, garantissant un fonctionnement continu.
•Le châssis principal à structure intégrale en caisson adopte une structure intégrale soudée en tôle d’acier, soudée avec le caisson de l’essieu arrière. Il offre une forte capacité de charge aux chocs ainsi qu’une excellente résistance à la flexion et à la torsion. La qualité des soudures garantit une durée de vie optimale du châssis principal.
•La transmission finale à montage bas offre une force de traction plus puissante et d’excellentes capacités de franchissement. Le train de roulement chenillé atteint un niveau avancé international et convient à diverses conditions de travail complexes, avec une grande fiabilité et une forte capacité de charge.

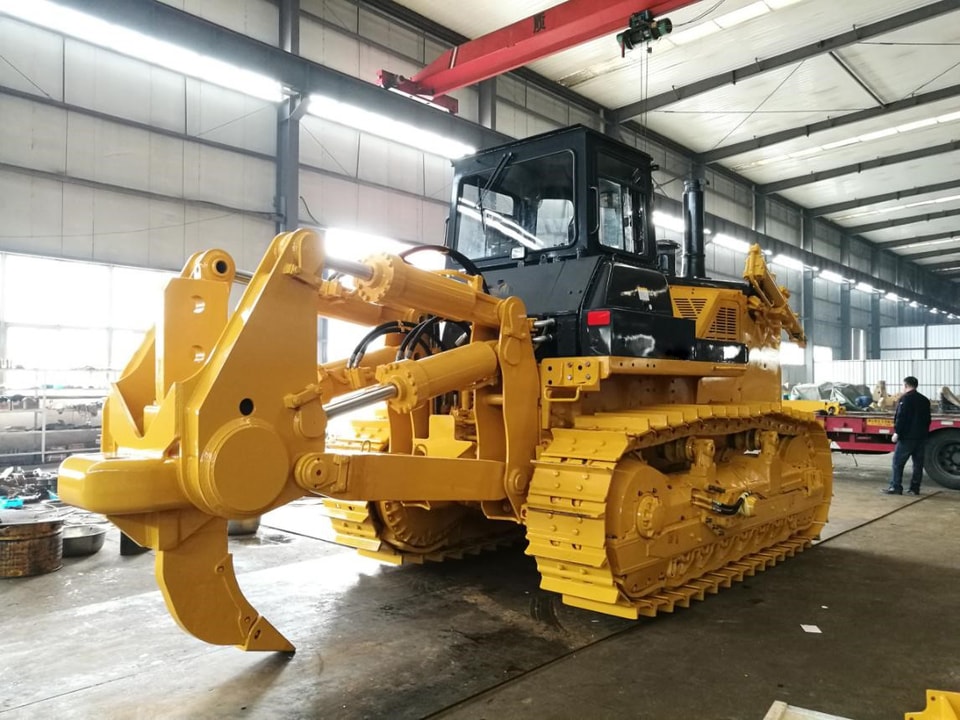

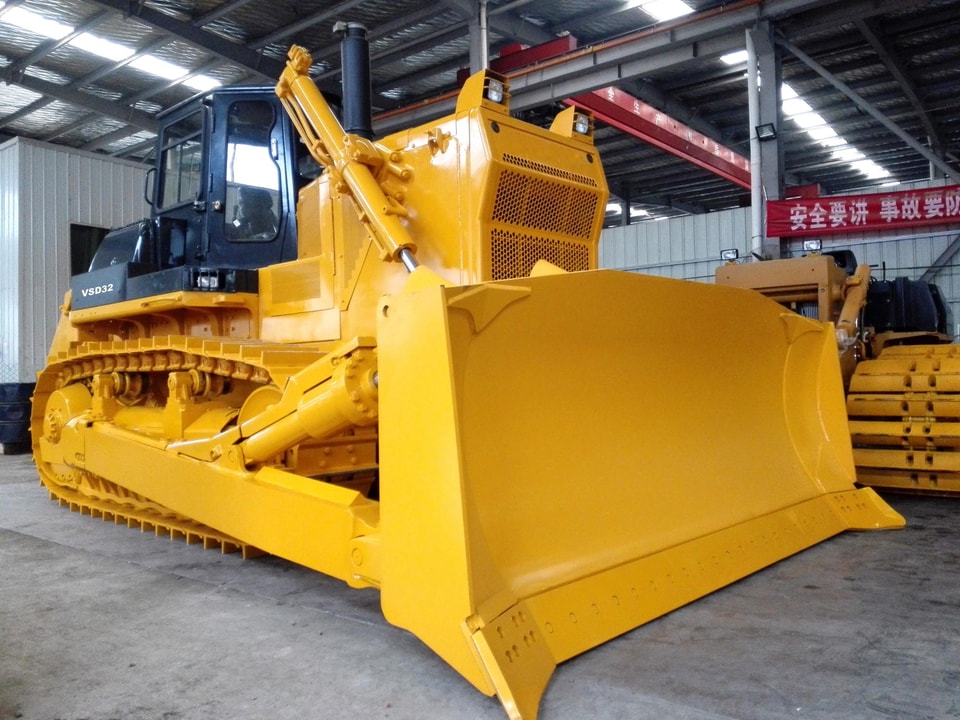

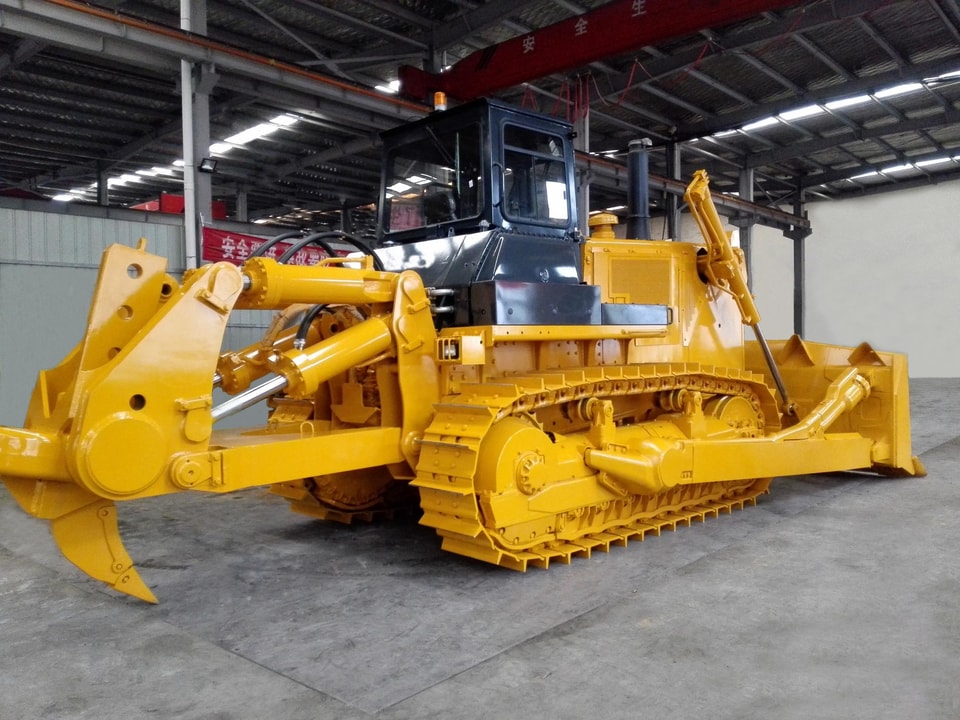

•La lame droite inclinable standard offre une forte capacité de coupe, et le ripper à trois dents peut être installé pour le défonçage de l’argile et des sols gelés, avec une grande efficacité de travail et une force de pénétration exceptionnelle.
•VVostosun Les bulldozers sont similaires à 95 % aux produits du célèbre fabricant chinois Shantui. Les principaux composants et ensembles sont identiques à ceux des bulldozers Shantui. Tous les services d’entretien qui interviennent sur les Shantui et Komatsu peuvent facilement prendre en chargeVostosunBulldozers.
Général | Dimensions | 6880×4130×3725 mm | ||
Poids en ordre de marche | 37200 kg | |||
MOTEUR | Modèle | Cummins NTA855-C360S10 | ||
Type | Refroidi par eau, en ligne,Soupapes en têteinjection directe, turbocompressé | |||
Nombre de cylindres | 6 | |||
Alésage × course | Φ139.7×152.4 mm | |||
Cylindrée | 14.01 L | |||
Puissance nominale | 257 kW (345ch) à2000 tr/min | |||
Couple maximal | 1440 N·m à 1400 tr/min | |||
Consommation de carburant | 245 g/kW·h | |||
TRANSMISSION SYSTÈME | Convertisseur de couple | 3 éléments, 1 étage, 1 phase | ||
Boîte de vitesses | Type à engrenages planétaires, transmission powershift, lubrification forcée | |||
Arbre d’entraînement central | Engrenage conique hélicoïdal, réduction à un étage, lubrification par barbotage | |||
Embrayage de direction | Humide, multidisque, à ressort, à séparation hydraulique, commande hydraulique | |||
Frein de direction | Type humide, structure à bande flottante, frein à pied avec servofrein hydraulique | |||
Réducteur final | Réduction à 2 étages par engrenages droits, lubrification par barbotage | |||
VITESSE DE DÉPLACEMENT | Vitesse | 1re | 2e | 3e |
Avant | 0~3.6km/h | 0~6.6km/h | 0~11.5km/h | |
Arrière | 0~4.4km/h | 0~7.8km/h | 0~13.5km/h | |
| Type | Poutre pulvérisée, structure suspendue avec balancier | ||
Nb de galets porteurs | 2 de chaque côté | |||
Nb de galets de chenille | 7de chaque côté | |||
Nb de patins de chenille | 41de chaque côté | |||
Type de patin de chenille | À simple arête | |||
Largeur du patin de chenille | 560 mm | |||
Pas | 228.6 mm | |||
Voie | 2140 mm | |||
Pression au sol | 0.105Mpa | |||
SYSTÈME HYDRAULIQUE | Pression max. | 14 Mpa | ||
Type de pompe | Pompe à engrenages | |||
Cylindrée | 355L/min | |||
Alésage du vérin de travail | 140 mm× 2 | |||
| Type de lame | Lame droite inclinable | Lame angulaire | Lame semi-U |
Capacité de lame | 10m³ | 6m³ | 11.9 m³ | |
Largeur de la lame | 4130 mm | 5000 mm | 4130 mm | |
Hauteur de la lame | 1590 mm | 1140 mm | 1710 mm | |
Hauteur maximale sous le niveau du sol | 560 mm | 630 mm | 560 mm | |
RIPPER À TROIS DENTS | Profondeur de fouille maximale | 842 mm | ||
Hauteur de levage maximale au-dessus du sol | 883 mm | |||
Poids du ripper à 3 dents | 3802kg | |||
RIPPERÀ UNE DENT | Profondeur de fouille maximale | 1250 mm | ||
Hauteur de levage maximale au-dessus du sol | 965 mm | |||
Poids du ripper à 3 dents | 3252kg | |||
