Brochure du bulldozer VSD22



















Brochure du bulldozer VSD22
Général | Dimensions | 5460×3725×3395 mm | ||
Poids en ordre de marche | 23500 kg | |||
MOTEUR | Modèle | Cummins NT855-C280S10 | ||
Type | Refroidi par eau, en ligne,Soupapes en têteinjection directe, turbocompressé | |||
Nombre de cylindres | 6 | |||
Alésage × course | Φ139.7×152.4 mm | |||
Cylindrée | 14.01 L | |||
Puissance nominale | 175 kW (238 ch) à 1800 tr/min | |||
Couple maximal | 1030N·m à 1300 tr/min | |||
Consommation de carburant | 205 g/kW·h | |||
TRANSMISSION SYSTÈME | Convertisseur de couple | 3 éléments, 1 étage, 1 phase | ||
Boîte de vitesses | Type à engrenages planétaires, transmission powershift, lubrification forcée | |||
Arbre d’entraînement central | Engrenage conique hélicoïdal, réduction à un étage, lubrification par barbotage | |||
Embrayage de direction | Humide, multidisque, à ressort, à séparation hydraulique, commande hydraulique | |||
Frein de direction | Type humide, structure à bande flottante, frein à pied avec servofrein hydraulique | |||
Réducteur final | Réduction à 2 étages par engrenages droits, lubrification par barbotage | |||
VITESSE DE DÉPLACEMENT | Vitesse | 1re | 2e | 3e |
Avant | 0~3.6km/h | 0~6.5km/h | 0~11.2km/h | |
Arrière | 0~4.3km/h | 0~7.7km/h | 0~13.2km/h | |
| Type | Poutre pulvérisée, structure suspendue avec balancier | ||
Nb de galets porteurs | 2 de chaque côté | |||
Nb de galets de chenille | 6 de chaque côté | |||
Nb de patins de chenille | 38de chaque côté | |||
Type de patin de chenille | À simple arête | |||
Largeur du patin de chenille | 560 mm | |||
Pas | 216 mm | |||
Voie | 2000 mm | |||
Pression au sol | 0.077 MPa | |||
SYSTÈME HYDRAULIQUE | Pression max. | 14 Mpa | ||
Type de pompe | Pompe à engrenages | |||
Cylindrée | 262L/min | |||
Alésage du vérin de travail | 120 mm× 2 | |||
| Type de lame | Lame droite inclinable | Lame angulaire | Lame semi-U |
Capacité de lame | 6.4m³ | 4.7m³ | 7.5 m³ | |
Largeur de la lame | 3725 mm | 4365 mm | 3725 mm | |
Hauteur de la lame | 1315 mm | 1055 mm | 1374 mm | |
Hauteur maximale sous le niveau du sol | 538 mm | 535 mm | 540 mm | |
RIPPER À TROIS DENTS | Profondeur de fouille maximale | 666 mm | ||
Hauteur de levage maximale au-dessus du sol | 555 mm | |||
Poids du ripper à 3 dents | 2495kg | |||
RIPPERÀ UNE DENT | Profondeur de fouille maximale | 695 mm | ||
Hauteur de levage maximale au-dessus du sol | 515 mm | |||
Poids du ripper à 3 dents | 2453kg | |||
•Un moteur CUMMINS NT855-C280S10 vous offre la puissance et la fiabilité supplémentaires dont vous avez besoin. Une consommation de carburant améliorée par rapport au modèle précédent, avec un fort couple et une faible consommation, vous garantit une excellente efficacité globale des fluides.
•La transmission powershift hautement fiable, le convertisseur de couple stable et le couple conique à deux étages à denture droite transmettent l’énergie avec efficacité.

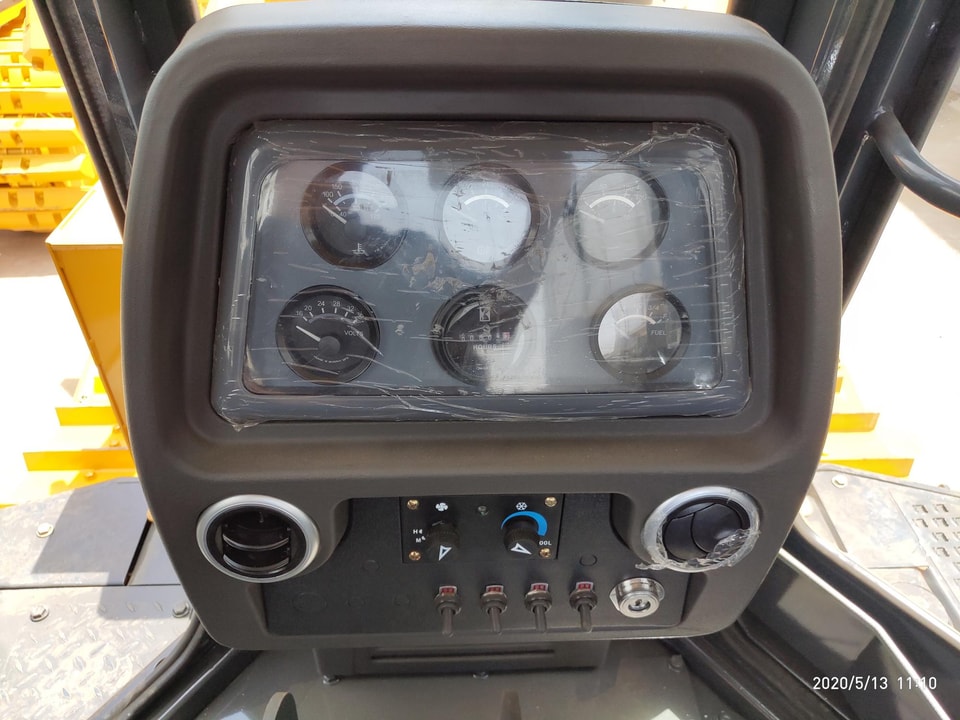

•Il permet le diagnostic automatique des pannes et la surveillance complète. Le tableau de bord moulé monobloc intègre la climatisation, les équipements électriques et les instruments en un seul ensemble, pour un rendu plus esthétique et plus luxueux.
•Le châssis principal à structure intégrale en caisson adopte une structure intégrale soudée en tôle d’acier, soudée avec le caisson de l’essieu arrière. Il offre une forte capacité de charge aux chocs ainsi qu’une excellente résistance à la flexion et à la torsion. La qualité des soudures garantit une durée de vie optimale du châssis principal.

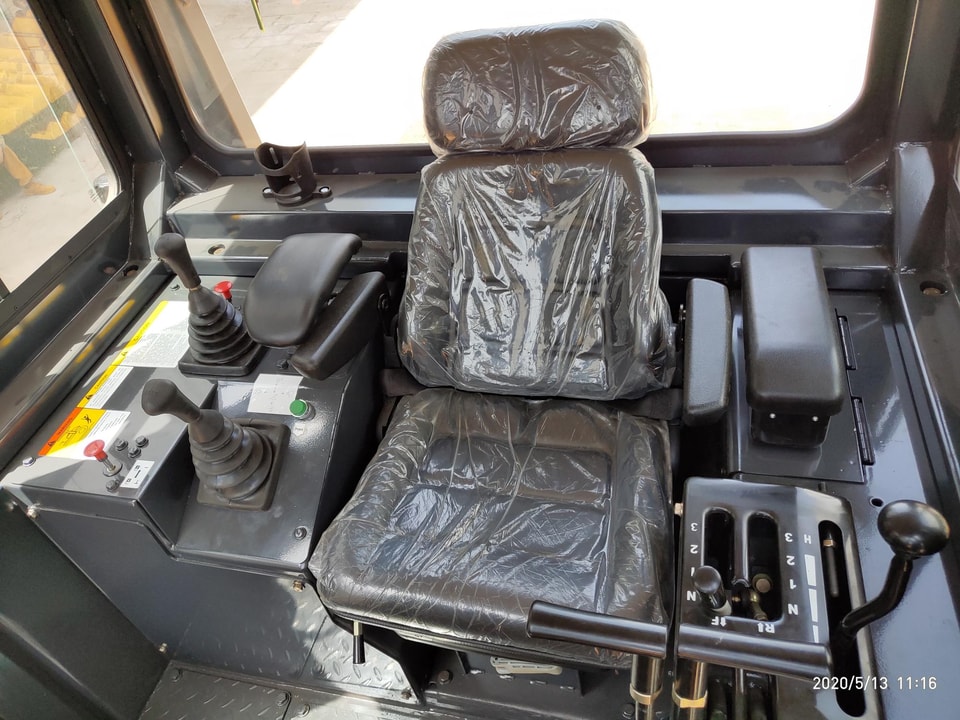

•Conformément à la conception ergonomique, le siège du conducteur et l’accoudoir peuvent être réglés en hauteur, le changement de vitesse, la direction et l’accélérateur sont placés sur le côté gauche, et une structure à arbre flexible est adoptée. L’organe de travail est commandé du côté droit, et le système de commande servo est utilisé pour rendre le processus d’utilisation plus léger et plus souple.

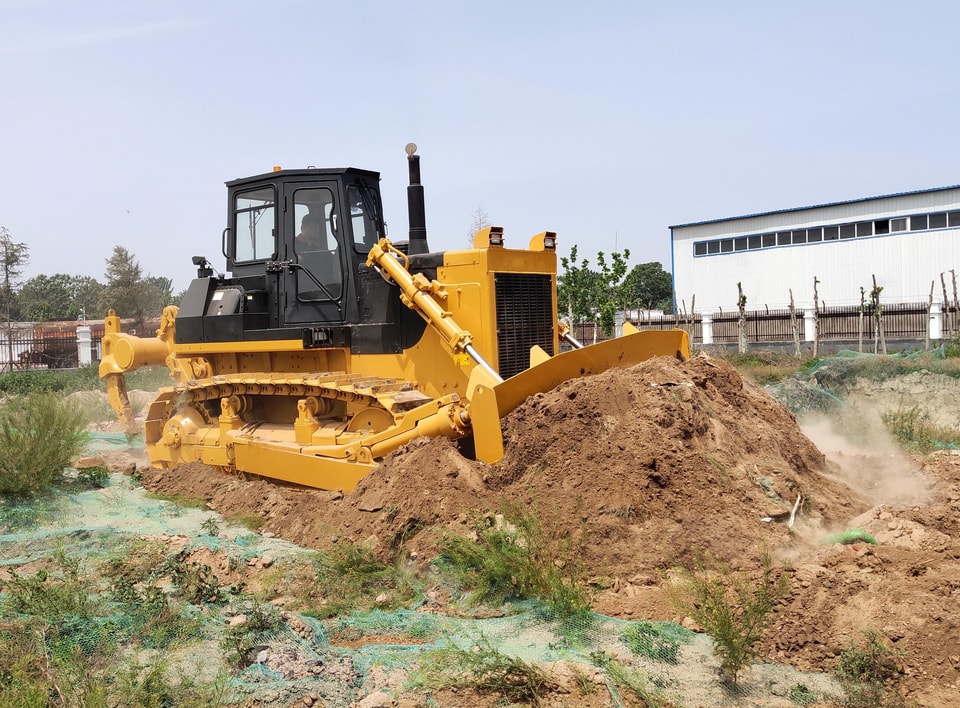

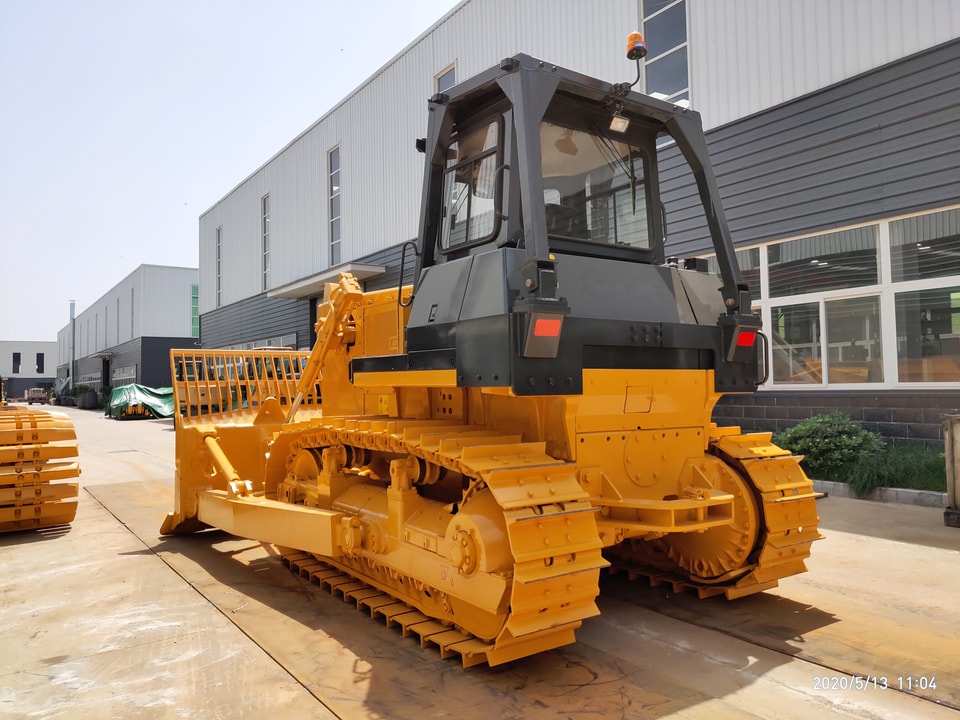

•La lame droite inclinable standard offre une forte capacité de coupe, et le ripper à trois dents peut être installé pour le défonçage de l’argile et des sols gelés, avec une grande efficacité de travail et une force de pénétration exceptionnelle.
